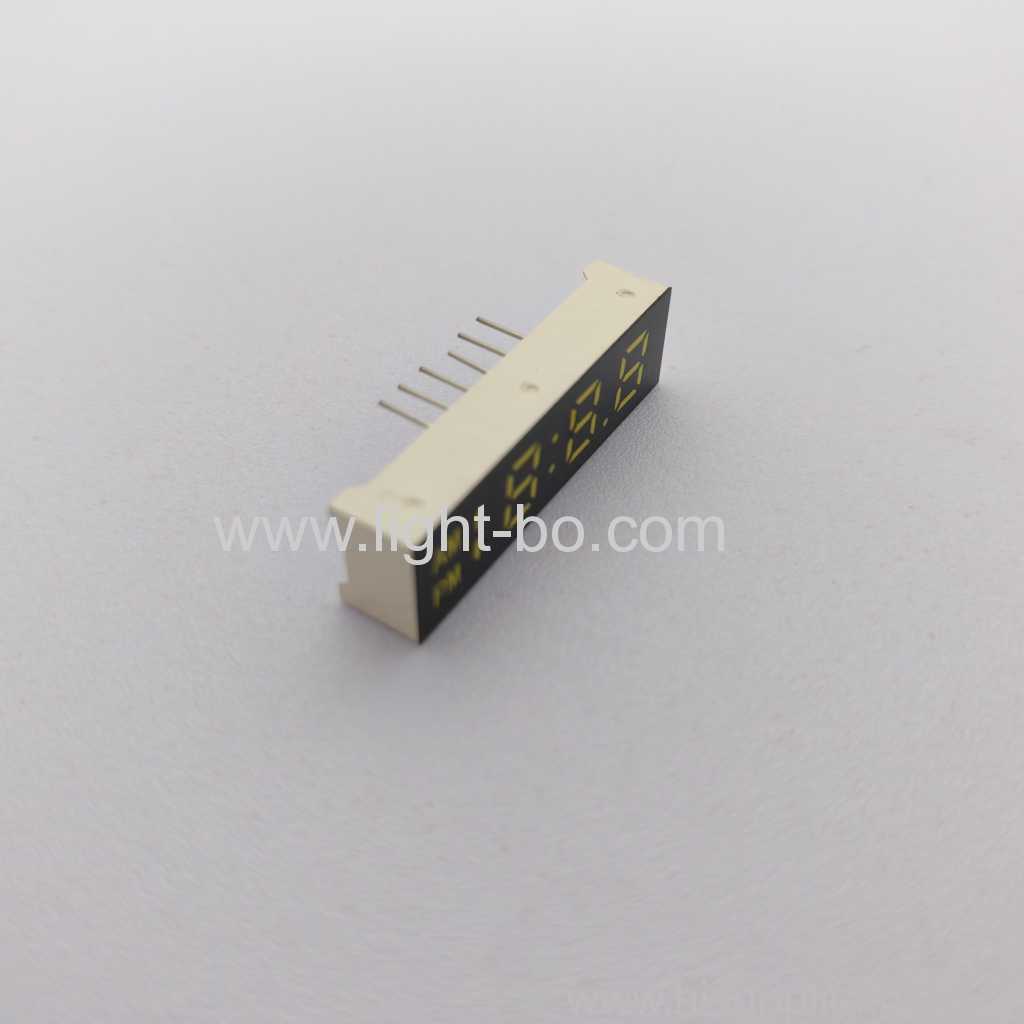

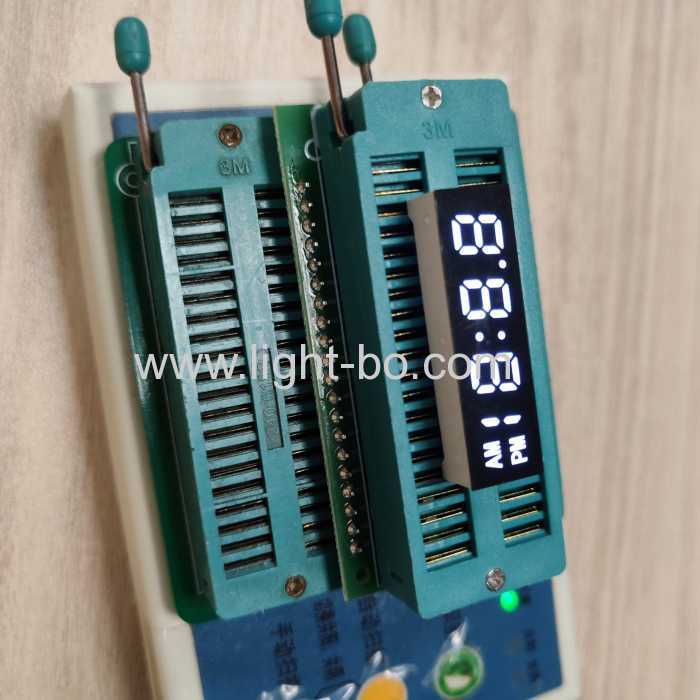

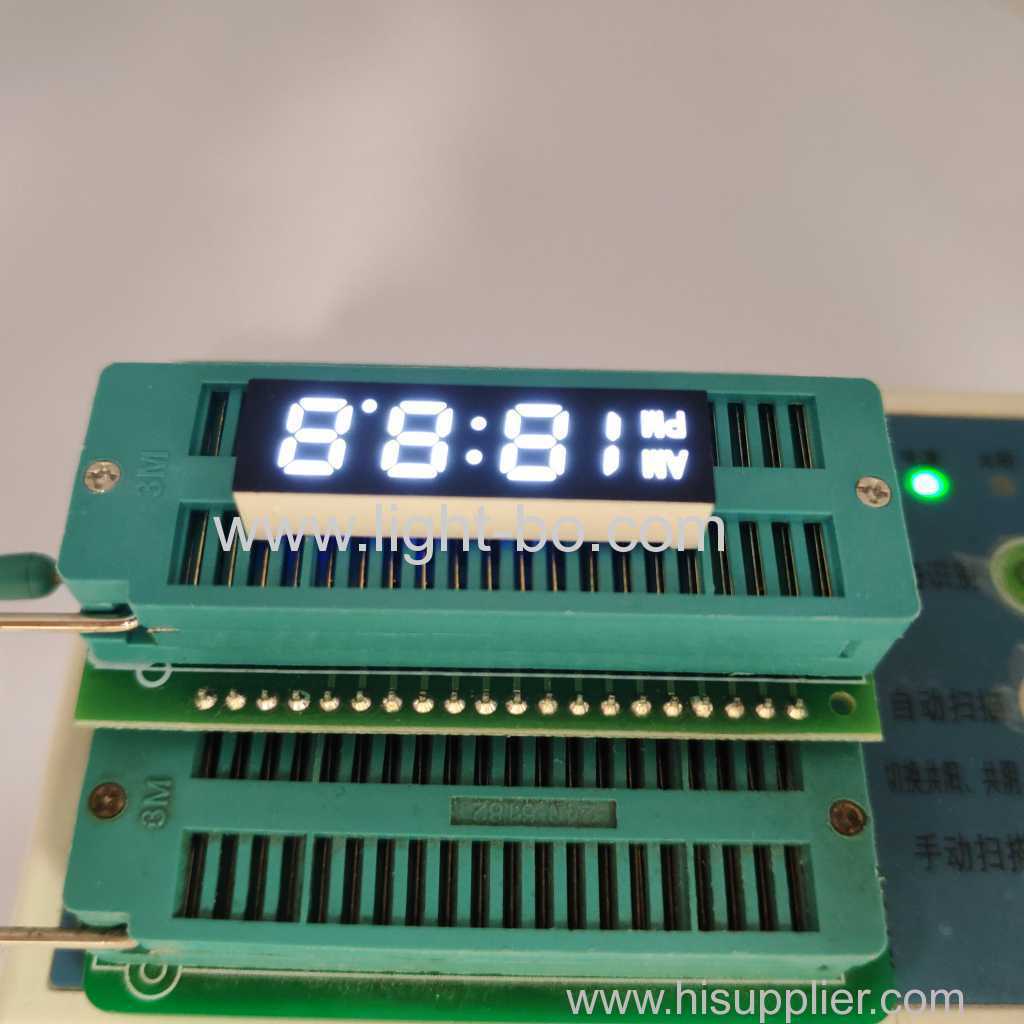

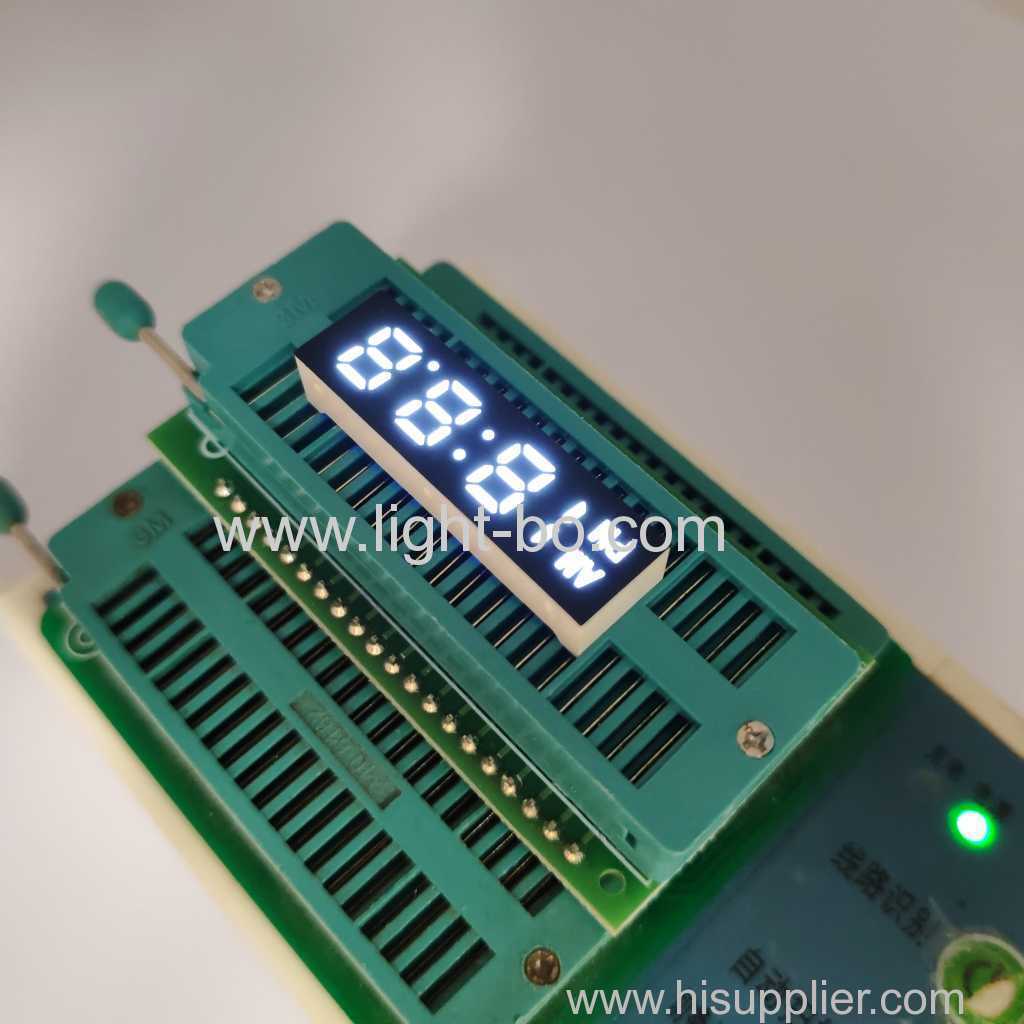

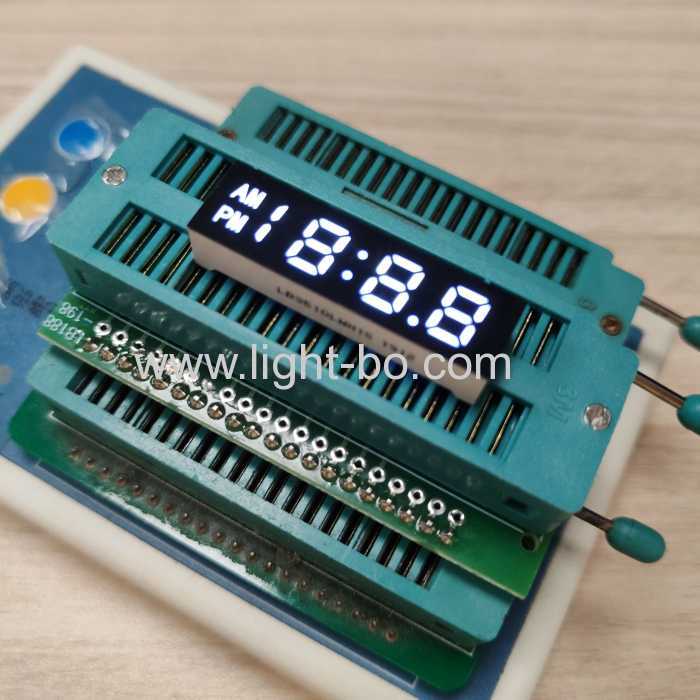

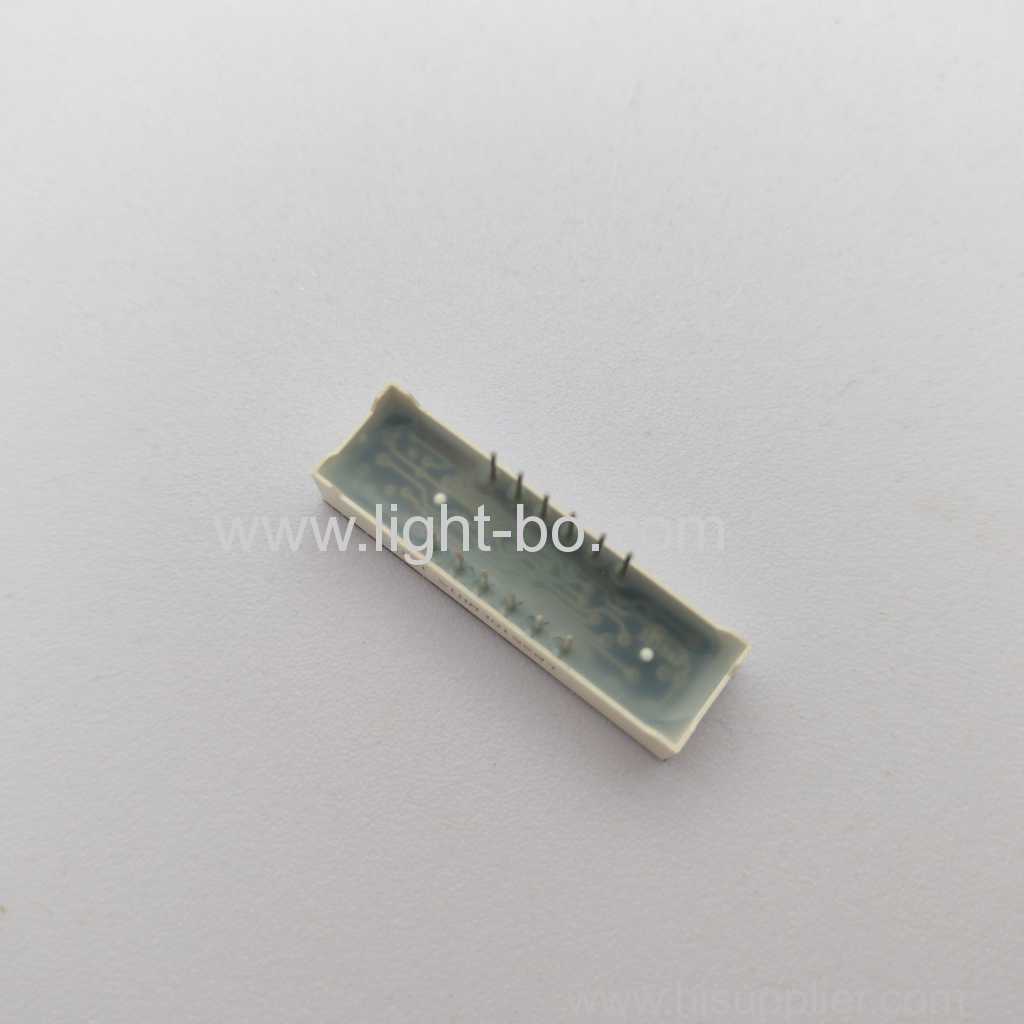

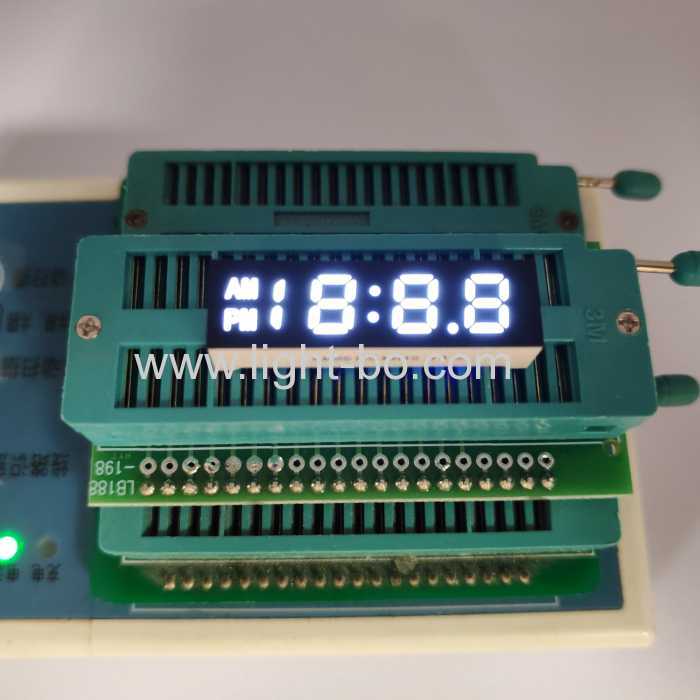

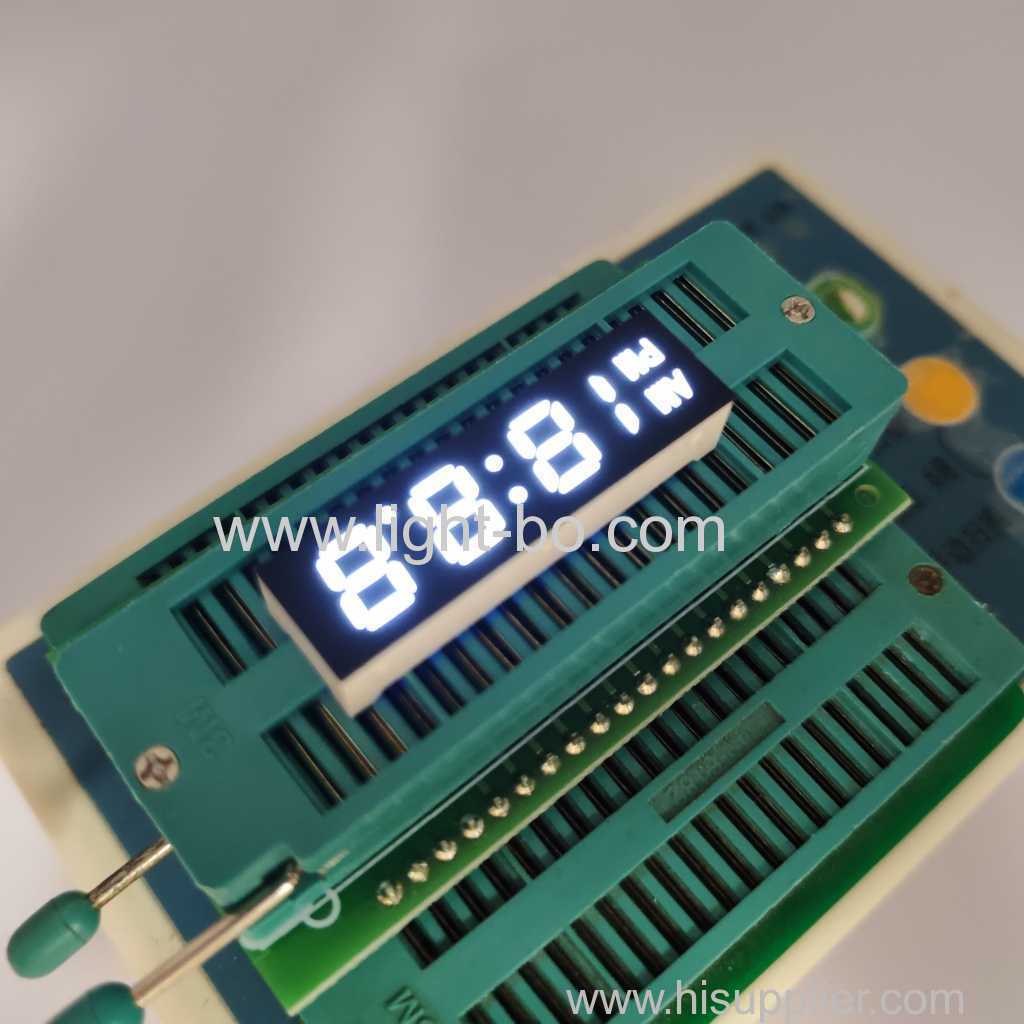

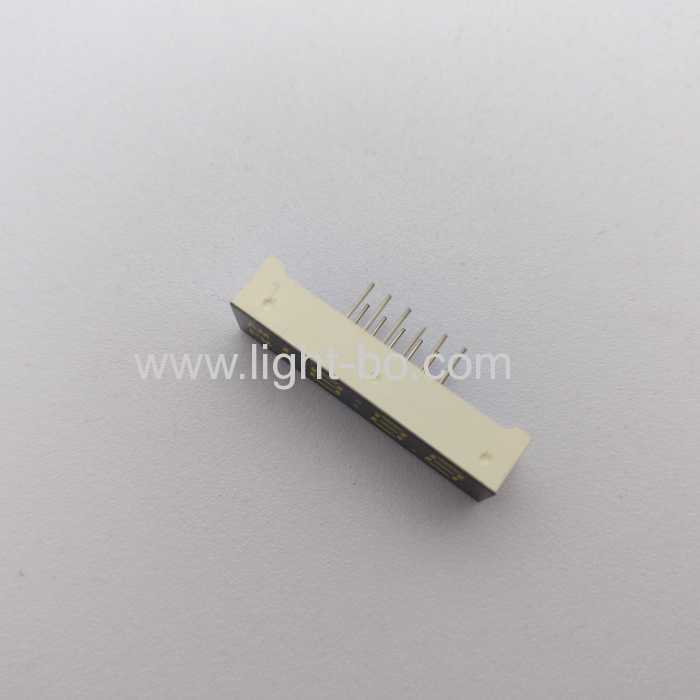

3 7-stellige LED-Anzeige zur Timer-Steuerung
Produktbeschreibungen
| Beschreibungen | 3-stellige 7-Segment-LED-Anzeige |
| Maße | 35*10*7.2Millimeter |
| Ziffernhöhe | 6.5Millimeter |
| Polarität | gemeinsame Kathode |
| Pin-Typ | SMD |
| Leuchtfarbe | ultrahellen weißen |
| Anwendung | Zeitsteuerung |
| Temperatur der Arbeitsumgebung | +105ºC ~+120ºC |
| LED-Farben | in den Farben rot,blau,Grün,Weiß,Bernstein,Orange |
Produkteigenschaften
weiße Segmente auf schwarzem Untergrund – kontrastreiche Sichtbarkeit
hohe Lichtstärke – hell, Anzeige löschen
Niedrigstrombetrieb – energieeffiziente Leistung
stabil und zuverlässig – gleichbleibender Betrieb unter unterschiedlichen Bedingungen
gleichmäßige Segmentausleuchtung – sanft, kontinuierliche Lichtverteilung
Leiterplattenmontierbares Design – einfache Integration in Schaltkreise
ic-kompatibel – Direktantrieb mit integrierten Schaltkreisen
RoHS-konform – umweltfreundlich, bleifreie Konstruktion
Code:ultrahelles Weiß -ws
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 2.6 | 3.0 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 120 | 140 | mcd | |
| LED-Farbtemperatur | K | wenn=10mA | 5500 | 20 | 6800 | K |
| Farbkoordinaten | X/Y | wenn=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Farbe:reines grün
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn = 20 mA | 2.5 | 3.0 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn = 20 mA | 120 | 160 | mcd | |
| Spektrum mit Halbwertszeit | λ | wenn = 20 mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn = 20 mA | 515 | 525 | nm |
Code:gelbgrün - j/ju
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 30 | 40 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 569 | 573 | nm |

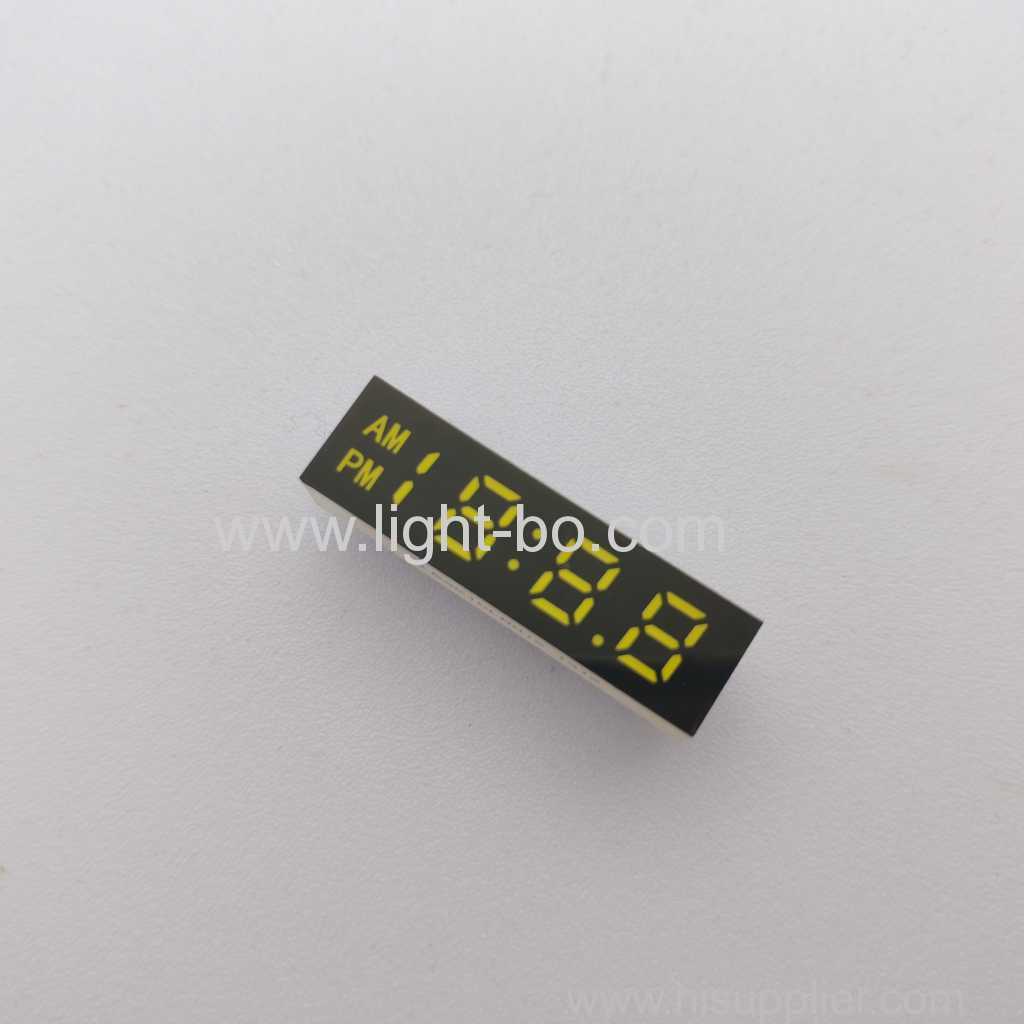

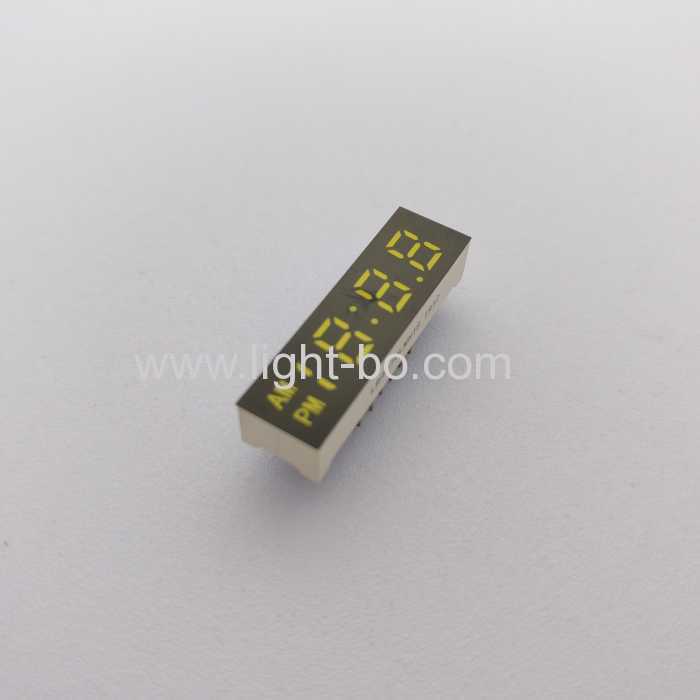

Code:bernsteinfarben/gelb -y
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 50 | 60 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 585 | 595 | nm |

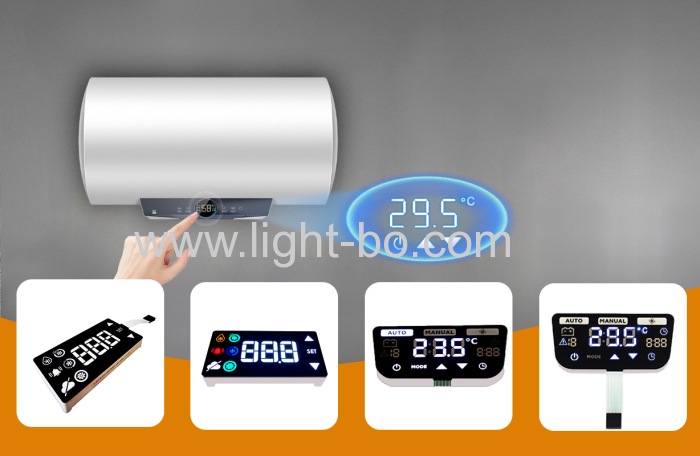

Anwendungen von Segment-LED-Anzeigen
Audiogeräte und Instrumententafeln – klare Sicht auf Bedienelemente und Anzeigen
Digitalanzeigen – universeller Einsatz in Zählern, Timer, und Messgeräte
Multimedia & Unterhaltungselektronik – integriert in Displays für AV-Systeme und Smart-Geräte
Finanzanzeigen – Echtzeit-Updates für Bankwechselkurse und Börsenticker
LED-Uhren und -Timer – gut lesbare Zeitmessung für den öffentlichen und industriellen Einsatz
Tankstellen-Preistafeln – witterungsbeständig, helle Beschilderung für Kraftstoffpreise
Industrie- und Maschinendisplays – zuverlässige Leistung in der Automatisierung, medizinische Geräte, und Bedienfelder
