ultrahelle weiße 9,9 mm (0,39 Zoll) gemeinsame Anode weiße 7-Segment-LED-Anzeige für elektrische Keramikkochfelder
| Gehäuseabmessungen: | 10 X 13 x 7 mm |
| Zeichenhöhe: | 9.9mm (0,39 ") |
| Polarität | gemeinsame Anode |
| Segment / Gesichtsfarbe | gelbes Segment / schwarze Fläche |
| Emittng Farbe: | ultrahellen weißen |
| X/Y: | 0.29-0.31 |
| Leuchtstärke: | 80-100 mcd |
| Durchlassspannung | 2.8-3.2v / led |
hohe Lichtstärke
Niedrigen geringen Betrieb
stabile Performance
kontinuierliche einheitliche Segmente
Einfache Montage auf Leiterplatte und Steckdosen
ic kompatibel
lange Lebensdauer
RoHS-konform
absolute Höchstwerte (ta=25ºC)
| Parameter | Symbol | Bewertungen | Einheit |
| Durchlassstrom (pro Würfel) | ipm | 20 | mA |
| Sperrspannung (pro Würfel) | Vr | 5 | V |
| Verlustleistung (pro Würfel) | Pm | 80 | mW |
| Betriebstemperaturbereich | Topr | -40~+85 | ºC |
| Lagertemperaturbereich | tstg | -40~+85 | ºC |
| Löttemperatur (≤3 Sekunden) | Th | 260 | ºC |
Code:gelb grün- j
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 30 | 40 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 569 | 574 | nm |
Code:bernsteinfarben/gelb -y
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.5 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 60 | 80 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 585 | 595 | nm |
Code:orange -f
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 60 | 80 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 600 | 605 | nm |
Code:superhelles Rot -r
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 50 | 60 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 630 | 635 | nm |
Code:ultrahelles Rot -ur
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 80 | 100 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 625 | 635 | nm |
Code:reines Grün -g
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 2.6 | 3.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 120 | 180 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 515 | 525 | nm |
Code:ultraheller blauer BH
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 2.8 | 3.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 120 | 140 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 460 | 465 | nm |
Code:ultrahelles Weiß -w
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 2.8 | 3.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 120 | 140 | mcd | |
| LED-Farbtemperatur | K | wenn=10mA | 5500 | 20 | 6800 | K |
Farbkoordinaten | X/Y | wenn=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Anwendung:

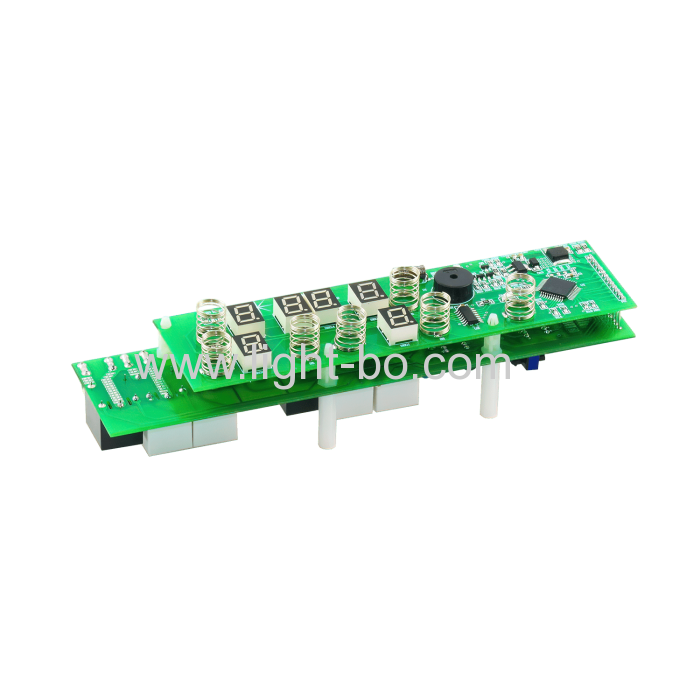

weit verbreitet für elektrische Keramikkochfelder, Haushaltsgeräte, Intrumentplatten, Digitale Feuchte- / Temperatur- / Wandleranzeigen und so weiter .
