kundengebundene reine grüne 3 1/2 Ziffern 7-Segment-LED-Anzeige gemeinsame Kathode für Temperaturanzeige

Produktübersicht

Einführung der 3½-stelligen 7-Segment-LED-Anzeige mit gemeinsamer Kathode – eine gut sichtbare, zuverlässige numerische Lösung, die speziell für Thermostate entwickelt wurde, Klimaanlagensteuerungen, und Kühlschranktemperaturmonitore. sein einzigartiges 3½-stelliges Design (unterstützt Werte bis zu 1999, ideal für Temperaturbereiche wie -40°C bis 120°C) und lebendige, reine grüne Beleuchtung (515-525 nm Wellenlänge), 140-160mcd/led) sorgen für präzise, leicht ablesbare Temperaturdaten – entscheidend für die Genauigkeit des Heiz-/Kühlsystems.

mit einer Zeichenhöhe von 0,5 Zoll (12,7 mm) für klare Sichtbarkeit aus der Raumentfernung, weiße Segmente auf einer schwarzen Oberfläche (für eine längere Haltbarkeit durch eine Schutzfolie verstärkt), und einem schlanken Formfaktor von 38,2 × 19 × 8 mm, es passt nahtlos in Thermostat-Bedienfelder. Die gemeinsame Kathodenkonfiguration vereinfacht die Integration mit HVAC- und Gerätesteuerplatinen, bei geringem Stromverbrauch, lange Lebensdauer, und RoHS-Konformität machen es zu einer nachhaltigen Wahl für langfristige Temperaturüberwachungsanwendungen. Mehrere Optionen für die Emissionsfarbe passen sich weiterentwickelnd an verschiedene Produktdesigns an.

Hauptbild

Hauptmerkmale

1. temperaturregelungsoptimiertes Design

3½-Ziffernlayout:einzigartige Konfiguration unterstützt sowohl kleine als auch große Temperaturbereiche (zB., 0.1°c Präzision für Raumthermostate, -40°c bis 120°c für HVAC-Systeme) mit einer führenden "halben Ziffer" (zeigt "1" für Werte ≥1000, z.B., "125。0°c"), Dadurch werden mehrere Displays überflüssig.

reine grüne Beleuchtung:515-525nm Wellenlänge und 140-160 mcd/LED hohe Lichtstärke durchdringen Umgebungslicht (zB., Wohnzimmerlampen, Büro-Deckenleuchten), So sind die Temperaturwerte auf einen Blick sichtbar – kein Schielen oder Vorbeugen erforderlich.

weiße Segmente auf schwarzer Oberfläche:Das kontrastreiche Design verbessert die Lesbarkeit von Dezimalstellen (wichtig für präzise Temperaturdaten wie „23,5 °C“) und Minuszeichen (für Temperaturen unter Null wie „-5 °C“)., Reduzierung von Benutzerfehlern beim Einstellen oder Überwachen von Temperaturen.

2. Haltbarkeit & Funktionalität

Oberflächenschutzfolie:die schwarze Oberfläche ist mit einer widerstandsfähigen Folie überzogen, die Fingerabdrücke abweist, Staub, und kleinere Kratzer – häufig bei häufig berührten Thermostat-Panels –, während die Reinigung vereinfacht und die Lebensdauer des Displays verlängert wird.

0.5" (12.7mm) Zeichenhöhe:Waagenablesbarkeit (von 1-2 Metern, typischer Thermostat-Platzierungsabstand) und Platzeffizienz (passt in schlanke Thermostatgehäuse, ohne das Design zu dominieren).

stabile Leistung bei Temperaturzyklen:entwickelt, um den Temperaturschwankungen von HVAC-Umgebungen standzuhalten (zB., 0°c bis 40°c), Aufrechterhaltung einer konstanten Helligkeit und Segmentklarheit ohne Flimmern.

3. einfache Integration & Effizienz

gemeinsame Kathodenkonfiguration:funktioniert nahtlos mit Standard-Thermostat- und HVAC-Treiber-ICs (zB., tm1637, max7219), Reduzierung der Komplexität des Schaltungsdesigns für Hersteller und Gewährleistung der Kompatibilität bestehender Steuerungssysteme.

Energieeffizient:optimierte Durchlassspannung (2,8–3,5 V) minimiert den Energieverbrauch – entscheidend für batteriebetriebene Thermostate oder energieeffiziente HLK-Systeme, Ausrichtung an globalen Nachhaltigkeitsstandards.

einfache Montage:Entwickelt für eine problemlose Leiterplattenmontage, kompatibel mit automatisierten Produktionslinien für die Herstellung von Thermostaten und Haushaltsgeräten in großen Stückzahlen.

4. Compliance und Flexibilität

Rohs zertifiziert:erfüllt internationale Umwelt- und Sicherheitsstandards, Gewährleistung der Kompatibilität mit globalen Märkten (Europa, Nordamerika, Asien, usw.) und Vermeidung regulatorischer Hürden für den Export.

Mehrfarbenoptionen:mehr als reines Grün, wählen Sie aus Rot, blau, Weiß, Bernstein, Gelb, oder Orange, um der Ästhetik oder den funktionalen Anforderungen des Produkts zu entsprechen (z. B.., Rot für „Hochtemperaturwarnungen“," grün für „Normalbereich“).

lange Lebensdauer:Hochwertige LED-Chips gewährleisten eine typische Lebensdauer von 50,000+ Stunden – entspricht der 5-10-jährigen Lebensdauer von Thermostaten und HLK-Systemen, Minimierung der Wartungskosten für Endbenutzer.

Detailbild

technische Spezifikationen

Anwendungen

Diese 3½-stellige LED-Anzeige ist speziell optimiert für:

Thermostate:Zuhause, kommerziell, oder intelligente Thermostate (Anzeige der Raumtemperatur, eingestellte Temperatur, oder Luftfeuchtigkeit).

HLK-Steuerungen:Klimaanlage, Heizung, oder Wärmepumpenregler (Anzeige der Austrittstemperatur, Lüftergeschwindigkeit, oder Fehlercodes).

Kühl-/Gefrierschranksteuerungen:Anzeige der Innentemperaturen (zB., "5°c" für Kühlschrank, "-18°c" für Gefrierschrank) oder Abtauzyklusstatus.

Temperaturanzeigen:industrielle Temperaturmonitore, Lebensmittelaufbewahrungsthermometer, oder medizinische Kühldisplays (zur präzisen Temperaturverfolgung).

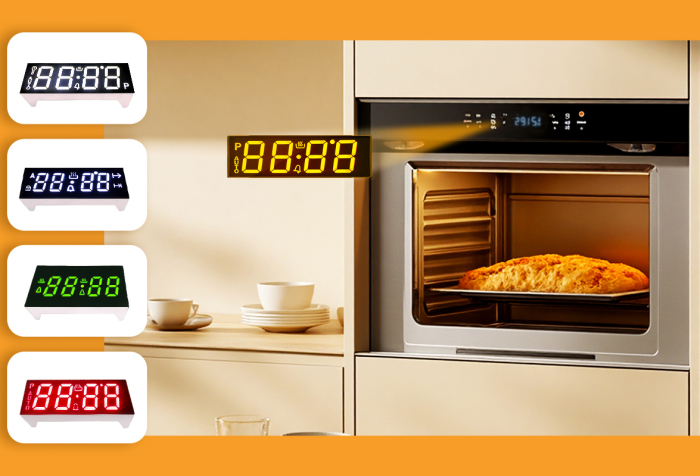

Anwendungsbild

Warum sollten Sie dieses Display zur Temperaturregelung wählen??

3½-Zifferngenauigkeit:ideal für Temperaturbereiche, die sowohl kleine Schritte (0,1 °C) als auch große Werte (-40 °C bis 120 °C) erfordern, Dadurch werden mehrere Displays überflüssig.

thermostatfreundliche Sichtbarkeit:reines grünes Licht und hoher Kontrast gewährleisten Lesbarkeit aus Raumentfernung, Anpassung an die Art und Weise, wie Benutzer mit Thermostaten interagieren (Blick von der anderen Seite des Raums).

langfristige Zuverlässigkeit:RoHS-Konformität und lange Lebensdauer entsprechen der Haltbarkeit von Thermostaten/Heizungs-, Lüftungs- und Klimasystemen, Reduzierung des Ersatzbedarfs.

einfache HVAC-Integration:gemeinsame Kathodenkonfiguration funktioniert mit Standard-Steuerplatinen-ICs, Verkürzung der Entwicklungszeit für Hersteller.

platzsparend:schlanke 38,2×19×8mm Größe passt in moderne, kompakte Thermostatdesigns ohne Kompromisse bei der Lesbarkeit.
