| MOQ: | 1000 Stück / Stück |
|---|---|
| Handelsbezeichnung: | FOB,EXW |
| Zahlungsbedingungen: | T/T, WU |
| Herkunftsort: | Guangdong, China (Mainland) |
| Transportmittel: | Seeverkehr, Luftverkehr, Landverkehr |
| Produktionskapazität: | 20.000 Stück / Tag |
| Verpackung: | EPE + Karton |
| Lieferdatum: | 10 - 15 Tage |
| Markenname: | Light-Bo | Ziffernhöhe: | 13 |
|---|---|---|---|
| Oberflächentyp: | gemeinsame Kathode | Lagertemperatur: | bis 85 Grad Celsius |
| Feature: | schnelle Wärmeableitung¸niedriger Stromverbrauch |

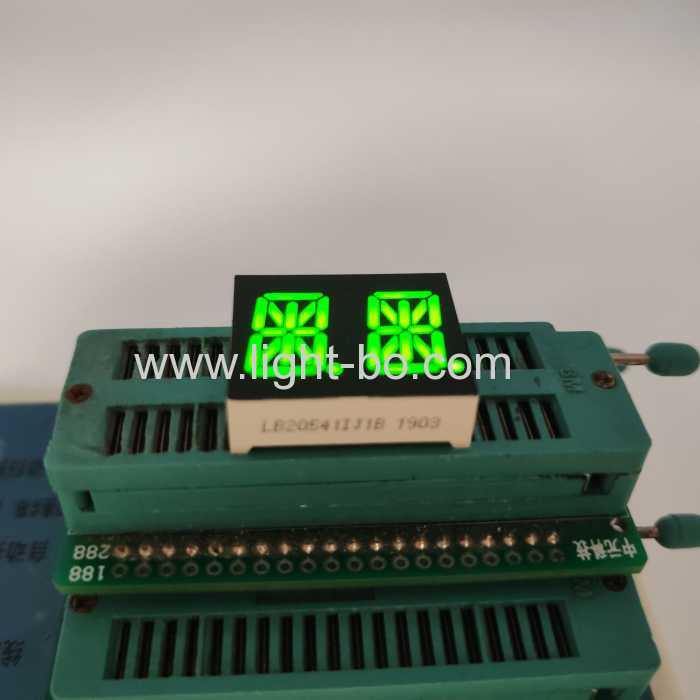

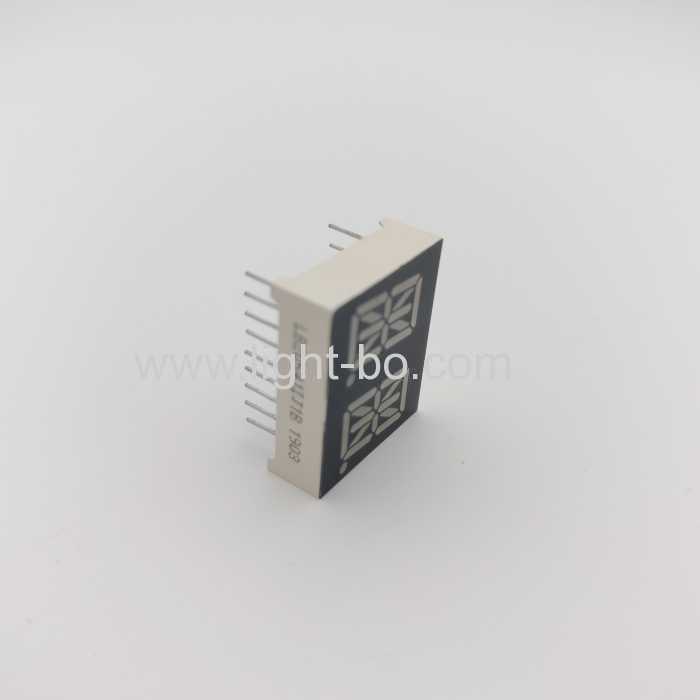

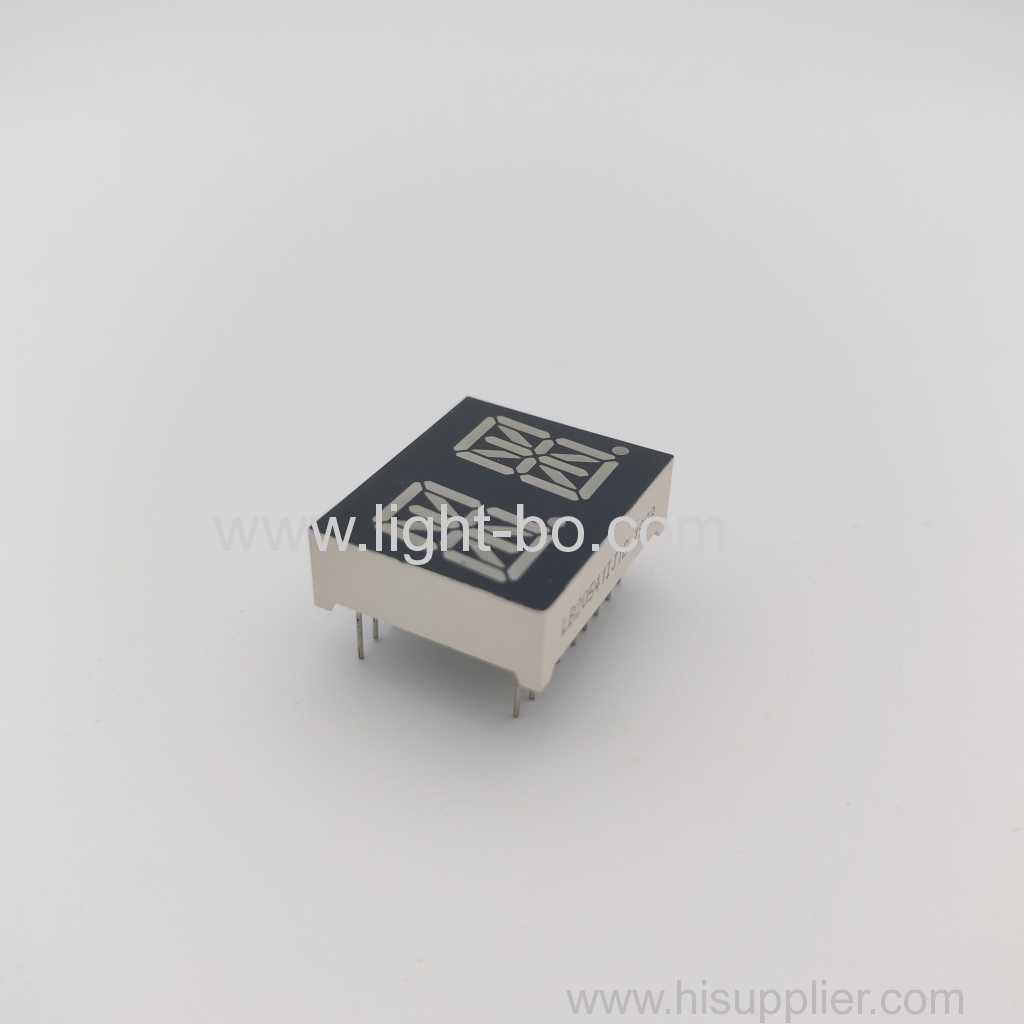

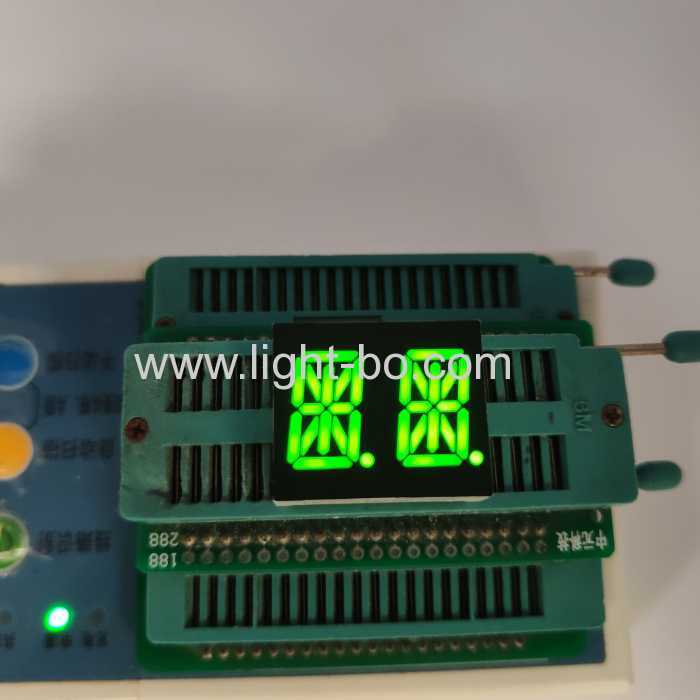

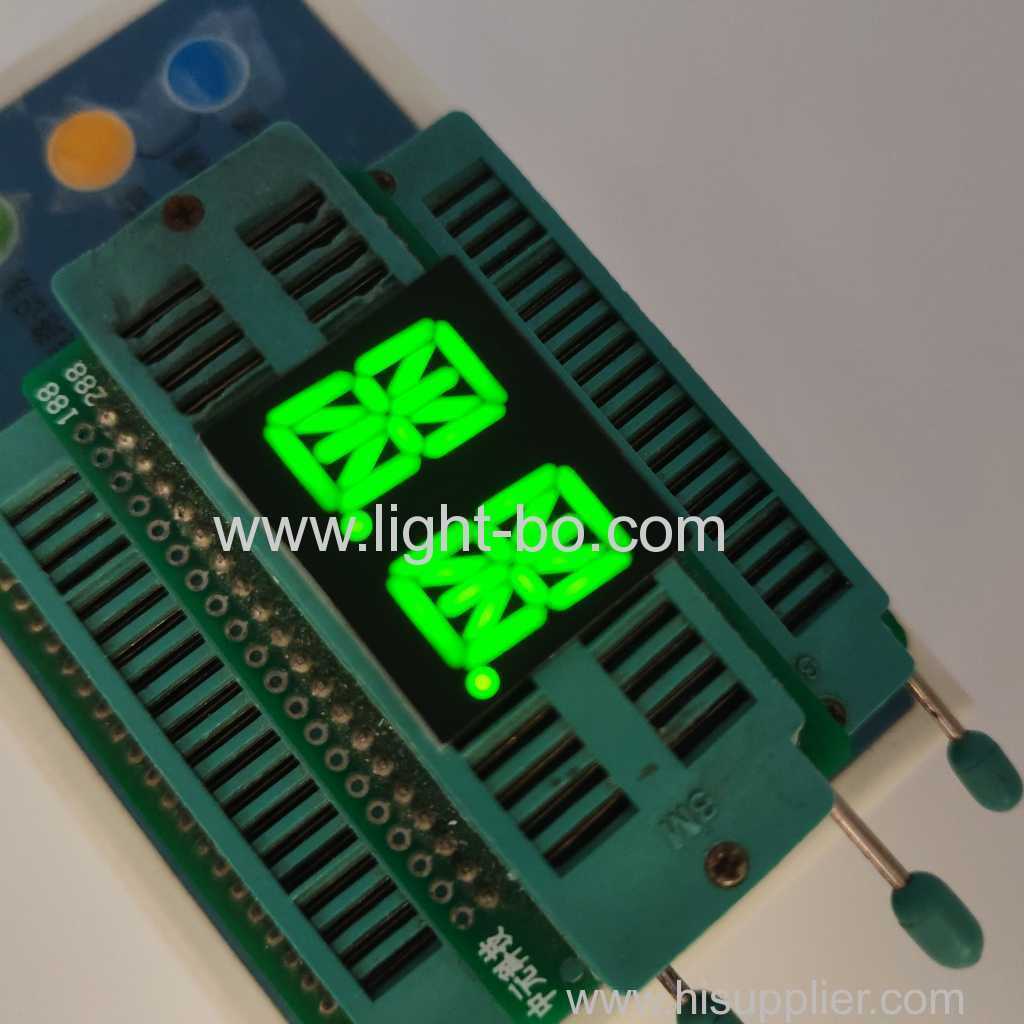

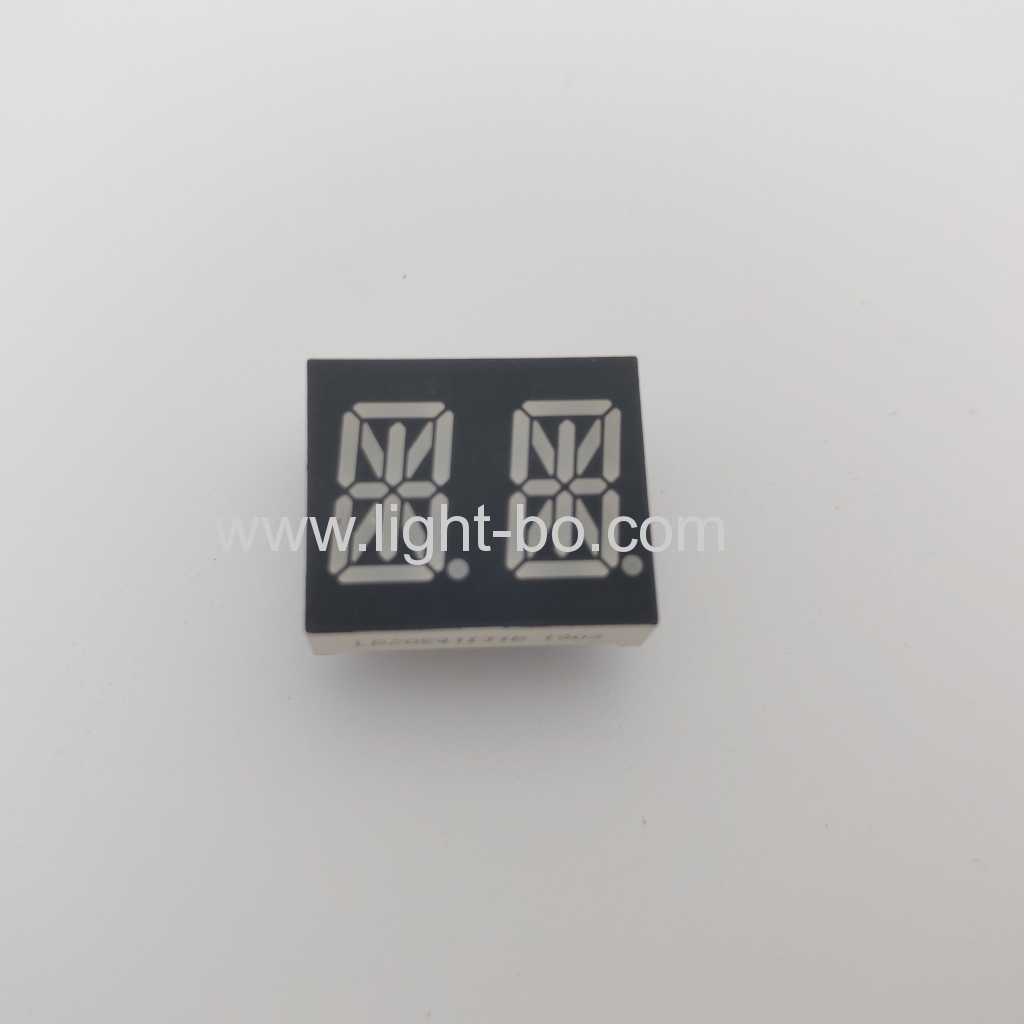

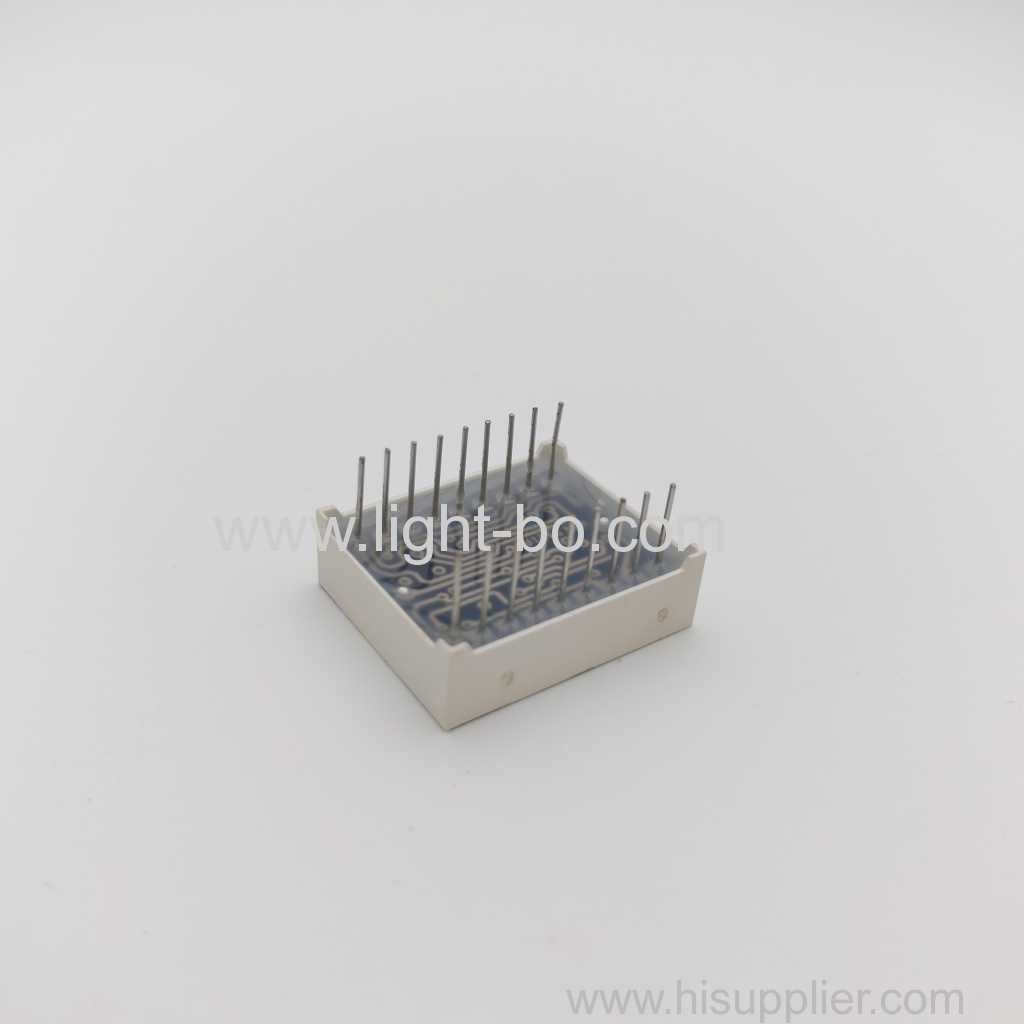

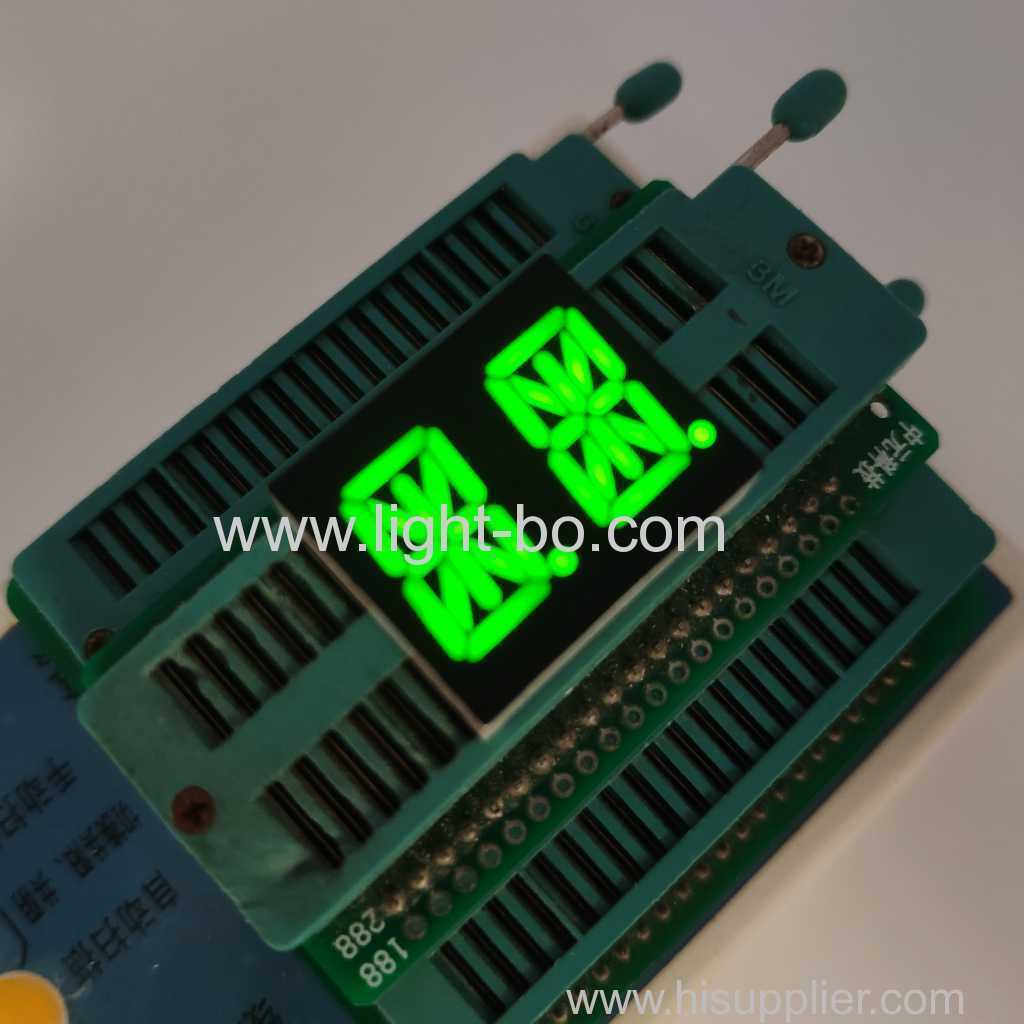

Gemeinsame Kathode alphanumerische LED-Anzeige 2-stellig 13,8 mm 14 Segment
Schlüsselspezifikationen / Besonderheiten:
14-2-stellige, alphanumerische LED-Anzeige mit 0,54 Zoll
Zeichenhöhe: 0.54 Zoll (13,8 mm)
Außenabmessungen: 25.2 × 21.1 × 7.8 Millimeter
Entwurf: weiße Segmente auf einer schwarzen Fläche
Konfiguration: gemeinsame Kathode
Emissionsfarbe: reines Grün (515–525 nm)
Leuchtstärke: 120–160 mcd
Durchlassspannung: 2.5–3.0 V per led
Vorwärtsstrom: 5–10 Ma per led
Verfügbare Farben: rot, gelbgrün, reines grün, blau, Weiß, Bernstein, Orange
Code:ultrahelles Weiß -ws
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 2.6 | 3.0 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 120 | 140 | mcd | |
| LED-Farbtemperatur | K | wenn=10mA | 5500 | 20 | 6800 | K |
| Farbkoordinaten | X/Y | wenn=10mA | 0.29,0.32 | 0.30,0.33 | nm |
Farbe:reines grün
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn = 20 mA | 2.5 | 3.0 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn = 20 mA | 120 | 160 | mcd | |
| Spektrum mit Halbwertszeit | λ | wenn = 20 mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn = 20 mA | 515 | 525 | nm |
Code:gelbgrün - j/ju
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 30 | 40 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 569 | 573 | nm |
Code:bernsteinfarben/gelb -y
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 50 | 60 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 585 | 595 | nm |
Code:orange -f
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.4 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 50 | 60 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 600 | 605 | nm |
Code:superhelles Rot -r
| Parameter | Symbol | Bedingung | min | typ | max | Einheit |
| Durchlassspannung | Vf | wenn=10mA | 1.8 | 2.2 | V | |
| Sperrspannung | Vr | ir=10ua | 5 | V | ||
| Lichtstärke | Iv | wenn=10mA | 50 | 60 | mcd | |
| Spektrum mit Halbwertszeit | △λ | wenn=10mA | 20 | nm | ||
| Wellenlänge | Dλ | wenn=10mA | 630 | 635 | nm |
absolute Höchstwerte (ta=25℃)
| Parameter | Symbol | Bewertungen | Einheit |
| Durchlassstrom (pro Würfel) | ipm | 20 | mA |
| Sperrspannung (pro Würfel) | Vr | 5 | V |
| Verlustleistung (pro Würfel) | Pm | 80 | mW |
| Betriebstemperaturbereich | Topr | -40~+120 | ℃ |
| Lagertemperaturbereich | tstg | -40~+120 | ℃ |
| Löttemperatur (3 Sek.) | Th | 260 | ℃ |
Hauptmerkmale:
Hochleistungsdisplay: gleichmäßige Segmenthelligkeit bei optimaler Energieeffizienz
Ultra-Low-Power-Betrieb: minimaler Energieverbrauch für längere Nutzung
standardisierte Abmessungen: industriekonforme Dimensionierung für einfache Integration
langfristige Zuverlässigkeit: hervorragende Stabilität & verlängerte Lebensdauer
mühelose Installation: optimierte Montage für schnellen Einsatz
verbesserte Sichtbarkeit: hervorragende Lesbarkeit auch in hellen Umgebungen
Umweltfreundliche Konformität: erfüllt RoHS-Umweltstandards
weiten Temperaturbereich: zuverlässiger Betrieb von -35°C bis +85°C
Anwendungen:
Audiogeräte oder Instrumententafeln
allgemein für die Digitalanzeigen
Multimedia-Produkte
