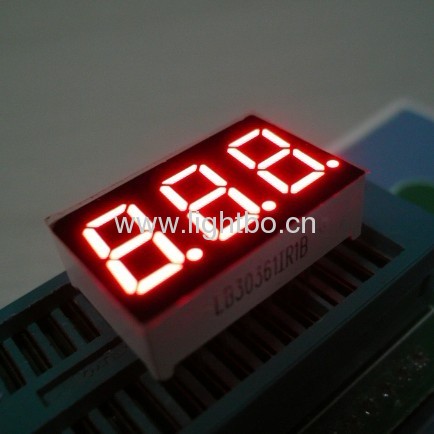

0,36 Zoll Gemeinsame Anode Super Hell Rot 3 Ziffer Führte Sieben Segment Led-Anzeige Für Digitalanzeige

dreistellige 0,36 "gemeinsame Anode superhelles rotes 7-Segment-LED-Display

Schlüsselspezifikationen / Besonderheiten:

• Eigenschaften:

• dreistellige 0,36-Zoll-7-Segment-LED-Anzeigen

• Zeichenhöhe: 9.2mm (0,36 Zoll)

• Gehäuseabmessungen: 22.50 x 14,0 x 7,2 mm

• gemeinsame Anode

• mit weißen Segmenten schwarze Oberfläche gemacht

• ausstrahlende Farbe :superhellen rot

• Wellenlänge:620-625nm

• Leuchtstärke:50-60mcd

• Durchlassspannung: 1.8-2.2v / led

• Vorwärtsstrom:5-10ma / led


• Leuchtfarbe: in den Farben rot, blau, Gelbgrün, reines grün, Weiß, Bernstein, orange und gelb

• absolute Höchstwerte (ta=25ºC)

  Parameter	Symbol	Bewertungen	Einheit
  Durchlassstrom (pro Würfel)	ipm	20	mA
  Sperrspannung (pro Würfel)	Vr	5	V
  Verlustleistung (pro Würfel)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	ºC
  Lagertemperaturbereich	tstg	-40~+85	ºC
  Löttemperatur (≤3 Sekunden)	Th	260	ºC




•  LED-Farbe : in den Farben rot, blau,Eisblau, Grün, Weiß, Bernstein, Orange ,Rosa, violett

•


• optische/elektrische Eigenschaften

•


• Code:gelb grün- j

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	1.8		2.4	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	30		40	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	569		574	nm



  Code:bernsteinfarben/gelb -y

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	1.8		2.5	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	60		80	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	585		595	nm



  Code:orange -f

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	1.8		2.4	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	60		80	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	600		605	nm



  Code:superhelles Rot -r

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	1.8		2.2	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	50		60	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	630		635	nm



  Code:ultrahelles Rot -ur

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	1.8		2.2	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	80		100	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	625		635	nm



  Code:reines Grün -g

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	2.6		3.2	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	120		180	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	515		525	nm


  Code:ultraheller blauer BH

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	2.8		3.2	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	120		140	mcd
  Spektrum mit Halbwertszeit	△λ	wenn=10mA		20		nm
  Wellenlänge	Dλ	wenn=10mA	460		465	nm

• Code:ultrahelles Weiß -w

  Parameter	Symbol	Bedingung	min	typ	max	Einheit
  Durchlassspannung	Vf	wenn=10mA	2.8		3.2	V
  Sperrspannung	Vr	ir=10ua	5			V
  Lichtstärke	Iv	wenn=10mA	120		140	mcd
  LED-Farbtemperatur	K	wenn=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	wenn=10mA	0.29,0.32		0.30,0.33	nm

•

•

• hohe Lichtstärke

• Energieeffizient

• stabile Performance

• gute Konsistenz

• einfache Montage

• ic kompatibel

•  RoHS-konform

•


• APPLICATION:

• weit verbreitet für Digitalanzeigen, Digitalanzeigen, Haushaltsgeräte, Instrumententafeln und so weiter .

,
